| Messbereich Schichtdicke [Max] (µm) | 100 µm; 1000 µm |
| Ablesbarkeit Schichtdicke [d] (µm) | 0,1 µm; 1 µm |
| Toleranz (% von [Max]) | 3% |
| Einheiten | µm, inch (mil) |
| Schichtdickenmessgerät Sensortyp | FE |
| Prüfobjekt Beschichtung | Nicht-magnetische Schichten auf Eisen und Stahl, Typ F |
| Batterie | 4×1.5 V AAA |
| Erhöhung der Messgenauigkeit möglich | |
| Material Gehäuse | Kunststoff |
| Abmessungen komplett montiert (B×T×H) | 161×69×32 mm |
| Kabellänge | 1 m |
| Position der Sensorplatzierung | extern |

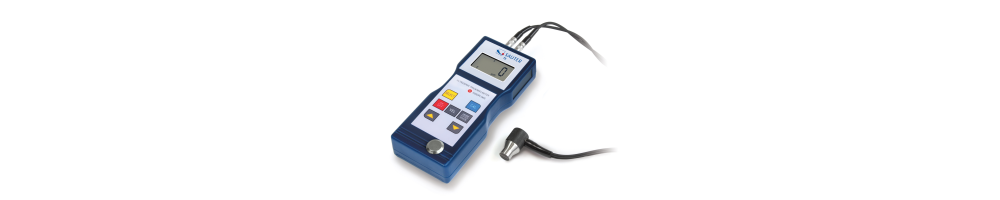

Schichtdickenmessgeräte
Schichtdickenmessung
Die Messung von Schichtdicken ist beispielsweise aus der Lackmessung für die Schichtdicke bei Autos bekannt. Tatsächlich werden diese Messungen in industriellen Anwendungen viel häufiger verwendet. Hier wird die Dicke der Oberflächenbeschaffenheit gemessen, wie z. B. Verzinkung, Zinkbeschichtung usw. oder auch Lacke.
Grundsätzlich gibt es zwei Messprinzipien zur Bestimmung der Schichtdicke:
Typ F.: Nichtmagnetische Beschichtungen auf magnetischen Metallen wie Eisen oder Stahl (magnetisches Induktionsprinzip). Hier einige Beispielmaterialkombinationen:
- Aluminium, Chrom, Kupfer, Gummi, Lack auf
- Stahl, Eisen, Legierungen, magnetischer Edelstahl
Typ N.: Isolierbeschichtungen auf nichtmagnetischen Metallen wie Aluminium (Wirbelstromprinzip). Hier einige Beispielmaterialkombinationen:
- Lack, Farben, Emaille, Chrom, Kunststoffe auf
- Aluminium, Messing, Blech, Kupfer, Zink, Bronze
Typ FN: Alle Beschichtungen wie für Typ F und N auf allen Metallen wie für Typ F und N (Kombination aus magnetischer Induktion und Wirbelstromprinzip)
Justierfolien für erhöhte Messgenauigkeit (decken den Bereich von 20 bis 2000 µm ab, bei 3 ˂ % Toleranz)
ATE 01 Sensor, Typ F für SAUTER Digitales Schichtdickenmessgerät TE 1250-0.1F und TE 1250-0.1FN
Typ F: Beschichtungen auf Stahl und Eisen
ATE 02 Sensor, Typ N für SAUTER Digitales Schichtdickenmessgerät TE 1250-0.1N und TE 1250-0.1FN
Typ N: Isolierende Beschichtungen auf nichtmagnetischen Metallen
| Messbereich Schichtdicke [Max] (µm) | 100 µm; 1000 µm |
| Ablesbarkeit Schichtdicke [d] (µm) | 0,1 µm; 1 µm |
| Toleranz (% von [Max]) | 3% |
| Einheiten | µm, inch (mil) |
| Schichtdickenmessgerät Sensortyp | FE, NFE |
| Prüfobjekt Beschichtung | Nicht-magnetische Schichten auf Eisen und Stahl, Typ F, Beschichtungen auf nicht-magnetischen Metallen, Typ N |
| Batterie | 4×1.5 V AA |
| Erhöhung der Messgenauigkeit möglich | |
| Material Gehäuse | Kunststoff |
| Abmessungen komplett montiert (B×T×H) | 161×69×32 mm |
| Kabellänge | 1 m |
| Position der Sensorplatzierung | extern |
Digitales Schichtdickenmessgerät TC
Ihr ständiger Begleiter - kompakt und einfach zu bedienen
Datenübertragungssoftware für SAUTER TC, TE, TF und TG (Schnittstellenkabel enthalten)
Digitales Schichtdickenmessgerät TC
Ihr ständiger Begleiter - kompakt und einfach zu bedienen
Digitales Schichtdickenmessgerät TC
Ihr ständiger Begleiter - kompakt und einfach zu bedienen
Digitales Schichtdickenmessgerät TEErgonomisches Design und externer Sensor für höchste Benutzerfreundlichkeit
Digitales Schichtdickenmessgerät TEErgonomisches Design und externer Sensor für höchste Benutzerfreundlichkeit
Digitales Schichtdickenmessgerät TEErgonomisches Design und externer Sensor für höchste Benutzerfreundlichkeit
LCD-Display, hinterleuchtet, Anzeige aller Informationen auf einen Blick
Offset-Accur: Mit dieser Funktion kann das Messgerät durch eine Zweipunktkalibrierung genau auf den konkreten Messbereich eingestellt werden, um so eine höhere Präzision von 1 % (oder weniger) des Messwertes zu erreichen
Zwei verschiedene Messmodi: Einzelmessung und Scanmodus für kontinuierliches Messen
Mini-Statistik-Funktion: Zeigt Messwert, Durchschnittswert, Max- und Min-Wert an
Interner Datenspeicher für bis zu 99 Messwerte
Wählbare Einheiten: µm inch (mil)
Nullplatte und Justierfolien inklusive
Datenschnittstelle RS-232 serienmäßig
Lieferung im robusten Tragekoffer
Externer Sensor zum leichteren Erreichen schwer zugänglicher Messpunkte
LCD-Display, hinterleuchtet, Anzeige aller Informationen auf einen Blick
Offset-Accur: Mit dieser Funktion kann das Messgerät durch eine Zweipunktkalibrierung genau auf den konkreten Messbereich eingestellt werden, um so eine höhere Präzision von 1 % (oder weniger) des Messwertes zu erreichen
Zwei verschiedene Messmodi: Einzelmessung und Scanmodus für kontinuierliches Messen
Mini-Statistik-Funktion: Zeigt Messwert, Durchschnittswert, Max- und Min-Wert an
Interner Datenspeicher für bis zu 99 Messwerte
Wählbare Einheiten: µm inch (mil)
Nullplatte und Justierfolien inklusive
Datenschnittstelle RS-232 serienmäßig
Lieferung im robusten Tragekoffer
SAUTER ATG 01 Sensor Digitales Schichtdickenmessgerät TG 1250-0.1FN
Halterung für Kraftmessgeräte der Serie SAUTER FH mit externer Messzelle
TECHNISCHE DATEN
| Material | Metall, lackiert |
| Material Gehäuse | Metall, lackiert |
| Nettogewicht ca. | 1,2 kg |
| Materialdicke Puls-Echo [Max] | 600 mm |
| Materialdicke Puls-Echo [Min] | 0,7 mm |
| Materialdicke Echo-Echo [Max] | 100 mm |
| Materialdicke Echo-Echo [Min] | 3 mm |
| Messbereich Puls-Echo | 0,7 mm – 600 mm |
| Messbereich Echo-Echo | 3 mm – 100 mm |
| Ablesbarkeit Materialdicke [d] (mm) | 0,01 mm |
| Toleranz (% von [Max]) | 0,4% |
| Einheiten | mm, inch |
| Schallgeschwindigkeit [Max] (m/s) | 19999 m/s |
| Schallgeschwindigkeit [Min] (m/s) | 200 m/s |
| Schallbereich | 200 m/s – 19999 m/s |
| Messkopf Messfrequenz | 5 MHz |
| Batterie | 2×1.5 V AA |
| Speicherfunktion | |
| Statistik-Funktion | |
| Grenzwertfunktion | |
| Kontinuierliche Messdatenerfassung möglich | |
| Material Gehäuse | Kunststoff |
| Abmessungen komplett montiert (B×T×H) | 31×69×130 mm |
| Schnittstellen | USB-Device |
| Kabellänge | 1 m |
