Software SAUTER AFH FD

Software zur Kraft-Weg-Analyse zum Testen von Materialien

• AFH FD Software ist für alle Anwendungen ausgelegt, bei denen je nach Verschiebung Kräfte gemessen werden müssen. Typischerweise sind dies Kraftverlaufsgraphen in Penetrationstests oder Ausziehtests
• Das Programm fordert gleichzeitig die Messungen von a an KraftmessgerätzB SAUTER FH sowie ein Längenmessgerät, zB SAUTER LB
• Die Messungen beider Instrumente werden kontinuierlich auf den PC übertragen, von der AFH FD-Software synchronisiert und in Form einer Grafik sowie eines kostenlosen Datenformats zur einfachen Verarbeitung in Microsoft Excel exportiert
• Das Software AFH FD ist kompatibel mit allen Geräten der Bereiche SAUTER FC, FH, FL
• Andere Geräte werden derzeit nicht unterstützt, können jedoch auf Anfrage hinzugefügt werden
• Diese Messgeräte werden normalerweise mit SAUTER-Prüfständen verwendet, insbesondere solchen aus der SAUTER TVM-N-Reihe. Es ist jedoch auch möglich, sie mit anderen mechanischen Prüfmaschinen zu verwenden

Weitere Analysefunktionen:

• Abmessungen des Testobjekts
• Zug- und Druckkraft
• Lade Test
• Archivierung der aufgezeichneten Daten

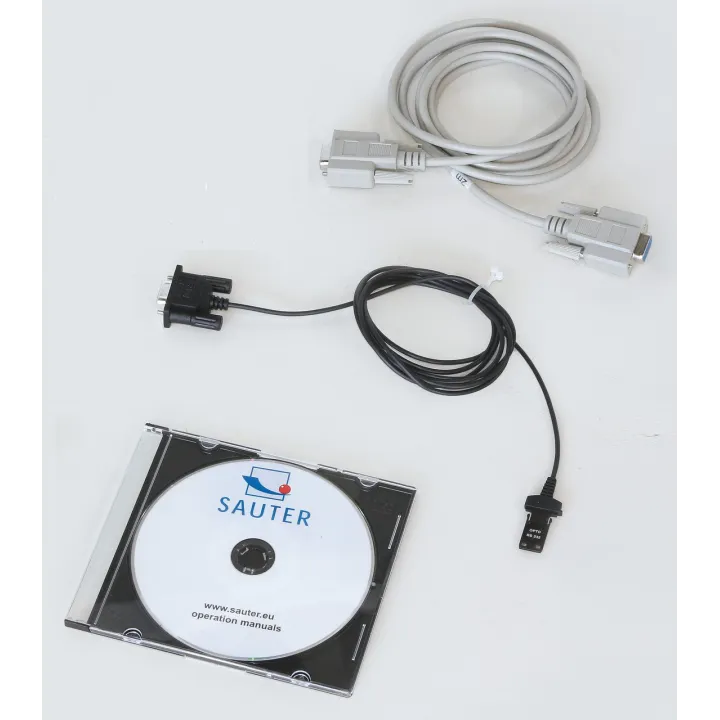

Lieferumfang SAUTER AFH FD:

• AFH FD Software auf DVD
• Benutzerhandbuch
• Softwarelizenz
• PC-Verbindungskabel LB-A01 (RS-232 zu LB)
• PC-Verbindungskabel FH-A01 (RS-232 bis FH)

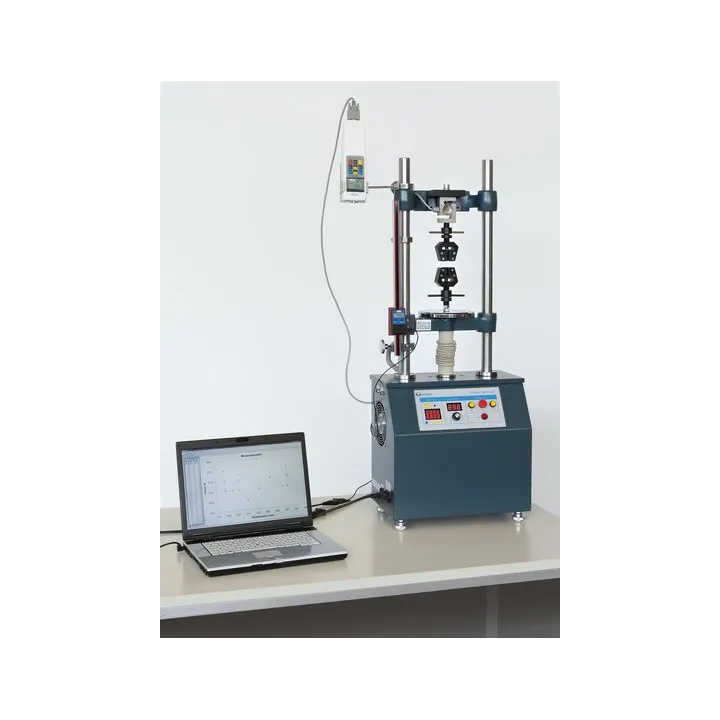

Bestellbeispiel für ein komplettes Testsystem:

• FH 5K. (Digitaler Kraftmesser)
• LB 300-2. (Digitales Längenmessgerät)
• AFH FD (Force-Deflection-Software)
• TVM 5000N230N. * (Prüfstand)
• LB-A02 * (Montage LB am Prüfstand)
• 2 × AFH 12 * (Y-USB-Konverter)
• AC 04 * (Testobjekthalter)
• 961-163 * (Kraftkalibrierung)
• 961-150 * (Längenkalibrierung)

* Nicht unbedingt erforderlich für den Betrieb der AFH FD-Software

Datenaufzeichnungsrate max. 3 Hz (speziell in Kombination mit SAUTER FH und SAUTER LB)
